Что такое КРУ

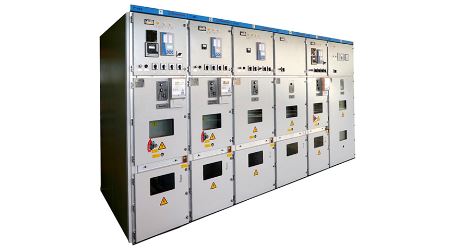

Комплектные распределительные устройства

Система приема и распределения электрической энергии состоит из целого ряда устройств и приборов. В обязательном порядке в нее входит и комплектное распределительное устройство. При этом данное оборудование считается одной из наиболее значимых составных частей энергосистемы.

Предназначение данной установки заключается в приеме и распределении электрической энергии в трехфазных электросетях.

Сфера применения КРУ

Без ячеек КРУ в настоящее время не обходится практически ни одна подстанция, их широко применяют при оборудовании:

• городских электростанций;
• точек нефтегазовой индустрии;
• электросетей промышленных предприятий;
• систем электропитания сельского и коммунального хозяйства;
• водных судов, железнодорожного транспорта и ряда других объектов.

При этом, в зависимости от конструктивных особенностей, распределительная установка может быть размещена как внутри здания/сооружения, так и снаружи.

Среди популярных видов широко используются комплектное распределительное устройство 10 кВ и КРУ 6 кВ.

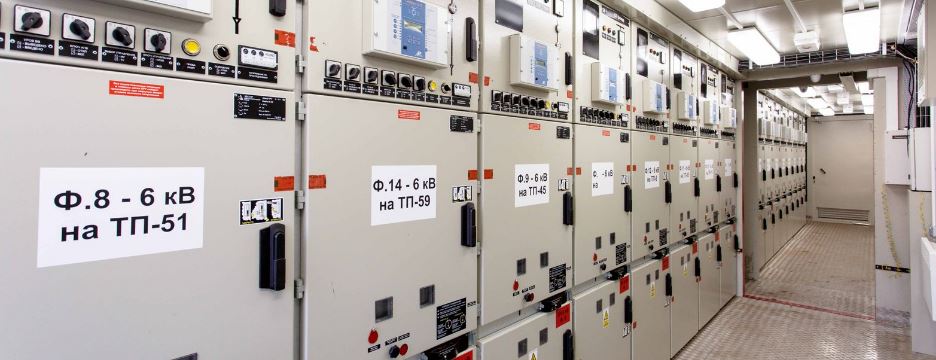

Монтаж ячеек КРУ

Уже сама расшифровка КРУ говорит о том, что установки сразу производятся комплектами, и их не требуется собирать из разрозненных элементов. Изготовление КРУ осуществляется на специализированном предприятии. К месту размещения комплектные распределительные устройства доставляют в виде цельных шкафов или укрупненных блоков (по 3-5 собранных вместе камер), полностью готовых к монтажу. В последнее время широко используются смешанные КРУ, состоящие частично из сборных и комплектных элементов.

Процесс монтажа установок состоит из нескольких последовательных мероприятий:

1. Подготовка фундамента.
2. Сборка конструкции для осветительных пунктов отдельно стоящих защитных панелей и электроаппаратов.
3. Подготовка внутренней сети заземления и сети общего освещения РУ.
4. Размещение блоков КРУ. Каждая ячейка устанавливается на определенное место согласно плану. Монтаж начинается с крайнего элемента. Между собой отдельные блоки соединяются путем крепления боковых стенок друг к другу.

После завершения монтажных работ в обязательном порядке проверяют уровень масла в баках выключателей, правильность работы всех основных и вспомогательных элементов и устройств блокировки. Весь процесс необходимо проводить в соответствии с инструкцией предприятия-производителя, приложенной к оборудованию.

Убедившись, что все устройство собрано верно (особое внимание обращают на то, чтобы ячейки не располагались под наклоном), к выводам на задней дверце КРУ подводят высоковольтные кабельные линии и закрепляют их при помощи концевых муфт.

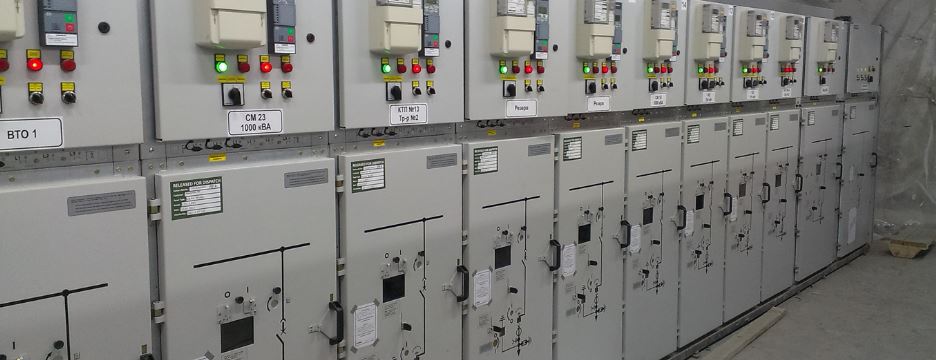

Конструктивные особенности КРУ

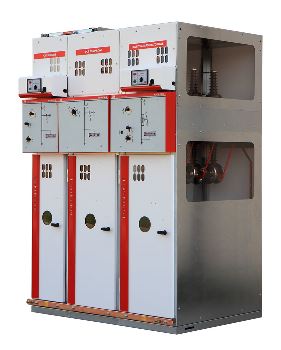

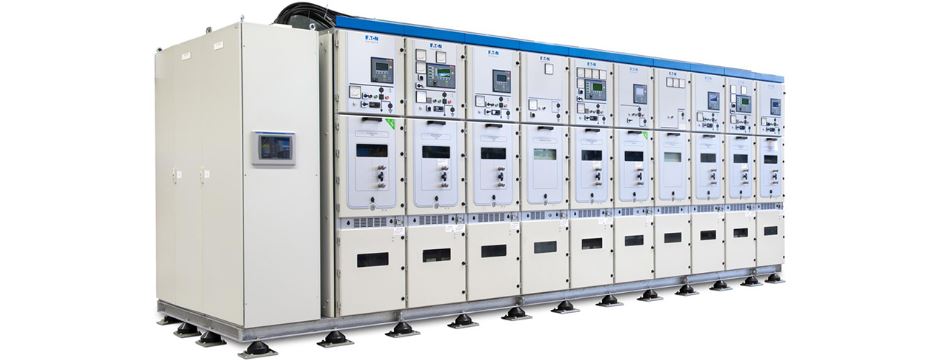

Разобраться с тем, что такое КРУ, помогает подробное знакомство с устройством установок. Комплектные распределительные устройства представляют собой полностью или частично закрытые шкафы (щиты), оснащенные:

• устройствами автоматики и релейной защиты;
• средствами управления и сигнализации;
• измерительными приборами;
• электрооборудованием.

Стандартный комплектный распределительный щит предполагает разделение на четыре основных отсека:

• Релейный. В нем размещается низковольтное оборудование, в том числе рубильники, переключатели, устройства автоматики и релейной защиты. На дверцы данного отсека помещают измерительные приборы, счетчики, элементы, при помощи которых выполняется управление и светосигнальные датчики.
• Выключателя. Оснащается силовыми выключателями, разъединительными контактами, предохранителями и другим высоковольтным оборудованием. Приборы, как правило, размещаются на выдвижных устройствах. В современных КРУ в основном используются вакуумные выключатели, в устаревших установках – масляные.

Данный отсек может иметь три различных положения: рабочее, испытательное и ремонтное. Рабочее – когда и первичные, и вторичные цепи включены, и система работает в стандартном режиме. Испытательный (контрольный) режим предусматривает отключение первичных цепей. Вторичные при этом включены в схему, что позволяет проверить выключатель с приводом. При ремонтном – все электрооборудование полностью отключено, что обеспечивает безопасность выполнения работ по ремонту и замене поврежденных приборов.

• Шинный. Здесь находятся силовые шины, служащие для соединения отдельных секций между собой.
• Вводный. В нем устанавливаются измерительные трансформаторы тока и напряжения, кабельная разделка, заземлители и другие подобные приборы.

Каждая камера покрыта оболочкой из стальных листов, прошедших антикоррозийную обработку.

Все проводники тока и конструкции заземления разделяются посредством изоляции. При использовании КРУ для рабочего напряжения от 35 кВ в качестве изоляции используется воздух. Если же напряжение в сетях имеет показатель 110 кВ, то изолятором выступает элегаз (смесь фтора и серы).

Сегментирование установки позволяет в случае аварийных ситуации быстрее локализовать поломку, произвести ревизионный осмотр и устранить неисправность. А использование стали значительно повышает прочность всей конструкции. Кроме того, сталь служит дополнительной защитой от короткого замыкания и поражения током аппаратов, расположенных рядом.

Эксплуатация КРУ

Согласно современным требованиям безопасности, обслуживать установку должны минимум два профессиональных энергетика, которые досконально знают устройство оборудования и представляют работу отдельных частей электрических механизмов. При этом у каждого из них должна быть группа допуска не ниже IV.

При правильном монтаже и качественной наладке оборудования КРУ работают достаточно надежно. Техническое обслуживание систем заключается в регулярных осмотрах оборудования. При постоянном дежурстве персонала такие осмотры проводятся не реже 1 раза в трое суток. Если же обслуживанием КРУ занимается оперативно-выездная бригада, то осмотр выполняют не реже 1 раза в месяц.

При осмотре особое внимание уделяют:

1. Качеству уплотнения всех дверей. Из-за нарушения герметичности внутрь шкафов может попадать пыль и влага, что, в свою очередь, способно привести к различным сбоям в работе системы.
2. Функционированию сети освещения и отопления (в холодное время года) во всех отсеках.
3. Уровню масла в выключателях.
4. Состоянию релейной аппаратуры и вторичных цепей.
5. Четкости надписей на шкафах.

Вся проверка работы КРУ производятся через смотровые окна, люки или сетчатые ограждения.

Чтобы обеспечить нормальное функционирование шкафов в условиях выпадения росы, рекомендуется предусмотреть дополнительное уплотнение всех стыков и установить автоматику для:

• включения обогрева масляных выключателей при t ниже -25°С;
• включения ускоренного обогрева при t ниже +5°С для сушки изоляции;
• обогрева счетчиков и релейной аппаратуры при t ниже +5°С.

Кроме того, в рамках профилактических работ специалисты рекомендуют периодически очищать изоляцию РУ и обрабатывать специальной гидрофобной пастой.

Преимущества ячеек

К особым достоинствам КРУ, которые позволили им вытеснить более ранние модели подобного оборудования и получить широкое распространение, относят:

• повышенная надежность;
• увеличение скорости монтажных работ;
• снижение временных и трудовых затрат;
• сокращение объема требуемых проектных работ;
• упрощение эксплуатации и ремонта самих установок;
• возможность быстро и удобно подсоединить другие РУ;
• наличие системы блокировки, срабатывающей в случае неправильных действий оператора.

Важно, что все эти преимущества проявляются только в случае установки оборудования, согласно нормам и правилам, указанным в технической документации.

На сайте можно приобрести ячейку КРУ на 10 кВ и не только. Наши менеджеры подберут нужное устройство, составят смету и оформят доставку с установкой под ключ.

Классификация КРУ

По способу установки аппаратов и приборов все комплектные распределительные устройства разделяют на два типа: выдвижные и стационарные.

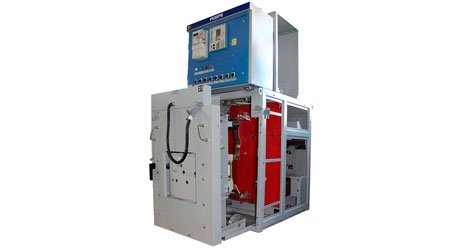

Выдвижные ячейки КРУ

Оснащаются выкатными тележками, в которых и размещается основная «начинка» шкафа. Выдвижная часть – одинакова у всех однотипных камер, что позволяет в случае необходимости быстро заменять их, значительно упрощает ревизионные и ремонтные работы без прекращения работы КРУ. Подобный тип шкафов можно размещать в любом удобном месте помещения.

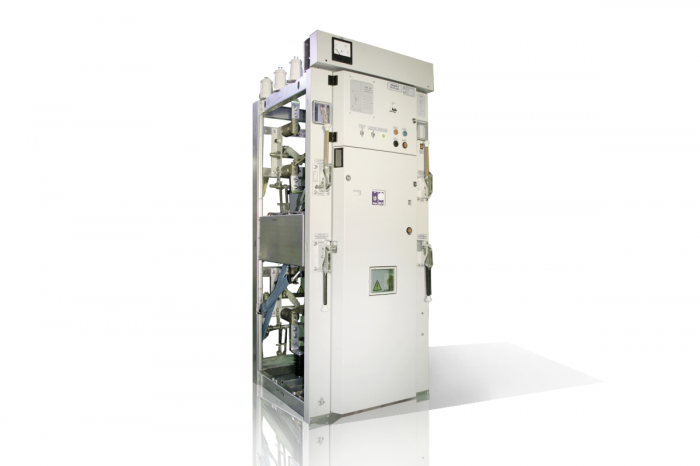

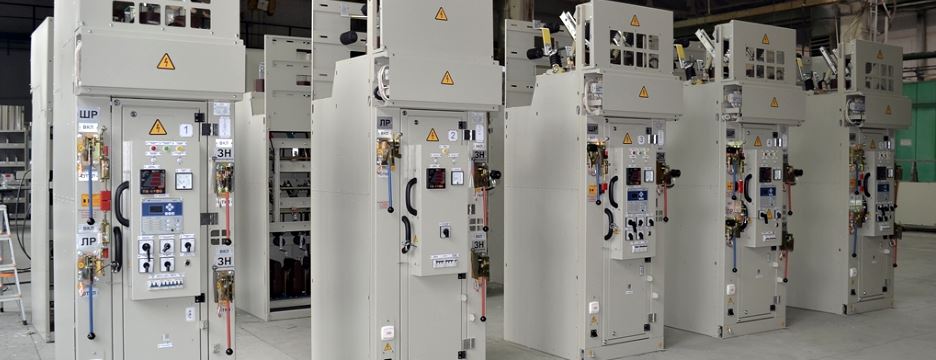

Стационарные ячейки КРУ

Можно устанавливать только у стены. В технической документации такие установки обозначаются как КСО. Данная аббревиатура расшифровывается как камеры сборные одностороннего обслуживания. По своей сути КСО являются лишь разновидностью КРУ и имеют ту же сферу применения.

Дополнительные виды КРУ

Дополнительная классификация комплектных распределительных устройств зависит от климатических условий (для умеренного, тропического или холодного климата); вида линейного вывода (кабельный или воздушный); вида оперативного тока (переменный или постоянный).

Также установки могут иметь различный вид коммутационного оборудования (масляные, электромагнитные или вакуумные силовые выключатели).

В зависимости от места расположения, комплектный распределительный щит может быть внутренним или наружным. Внутренний устанавливается в сооружениях или помещениях, наружный (КРУН) – на открытом пространстве.

Средства защиты и меры безопасности

Учитывая особенности эксплуатации КРУ, современные производители оборудования уделяют особое внимание безопасности.

В обеспечении последней особое значение имеют:

• размещение кабельного ввода в отдельном специальном отсеке;
• наличие глухих перегородок между отсеками;
• расположение сборных шин внизу щита.

Также для повышения безопасности, каждый шкаф оснащается дуговой защитой, которая при формировании дуги моментально отключает подачу тока.
