Малогабаритное распределительное устройство для анализа работы сети воздушных линий электропередач (ЛЭП) и защиты линий от аварийных ситуаций называется — реклоузер или пункт секционирования.
Для чего используют реклоузер
С помощью пункта секционирования ЛЭП делятся на участки определенного размера, и проводится анализ в реальном времени работы сети, предотвращая перепады напряжения, что снижает риск возникновения аварийных ситуаций. Если же авария произойдет, линия, на которой возникла проблема, будет отделена от общей электросети.
Реклоузер также защищает плавкую вставку сетевого предохранителя от перегорания при коротком замыкании (отключается вакуумный выключатель). Другое назначение оборудования:
- удаленный мониторинг качества электроэнергии и учет ее потребления;
- выполнение конфигурирования сети местным и дистанционным способом;
- использование с целью таяния наледи на проводах.
Из чего состоит
Пункт секционирования конструктивно имеет две части, соединенные между собой кабелем:
- высоковольтный модуль;
- шкаф управления.
Высоковольтный модуль включает 2 трансформатора: тока и собственных нужд, и вакуумный выключатель. Шкаф управления содержит микропроцессорное устройство защиты и органы управления реклоузером.
Какие вопросы решает оборудование
Функции пункта секционирования:
- штатные переключения на линии распределения местной и дистанционной конфигурации сетей;
- регистрация параметров и характеристик работы электросети;
- телемеханика — интегрирование в системы дистанционного учета и контроля;
- автоматическое отключение линейных участков с возникшими повреждениями;
- восстановление электроснабжения неповрежденных зон сети;
- автоматическое повторное включение поврежденных сегментов.
Принцип работы пункта секционирования
Коммутирующие задачи оборудования обеспечиваются вакуумным выключателем. Питание реклоузер получает от линии электропередач, к которой он подключен. А все его системы обеспечиваются энергией от трансформатора собственных нужд, который понижает напряжение сети до заданных значений, преимущественно 220 В.
В шкаф управления постоянно поступает информация о состоянии электрической сети. При возникновении аварийной ситуации на линии, шкаф управления посылает импульсный сигнал на привод вакуумного выключателя.
Какие типы реклоузера есть
Виды автоматических пунктов секционирования классифицируются по признакам:
- напряжение — 6, 10, 35 кВ;

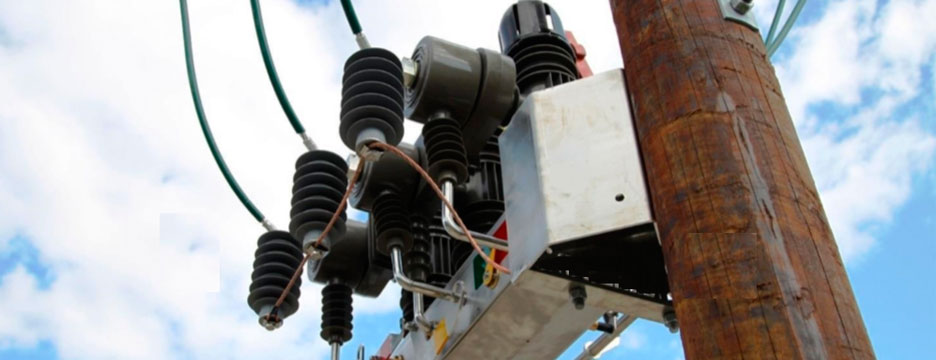

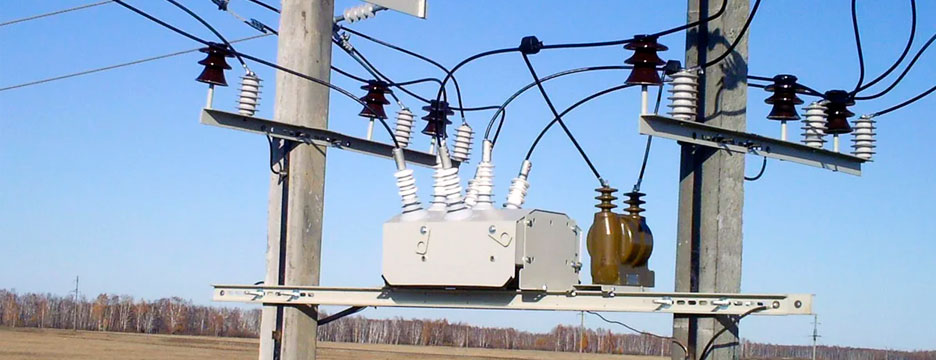

- размещение — киосковый размещается на земле, а столбовой на опоре реклоузер.
Оборудование также бывает открытого или закрытого типа.
Особенности установки
Благодаря компактным размерам, реклоузеры не требуют монтажа дополнительных ограждений и фундаментов, что снижает затраты. На установку прибора требуется от 4 часов. После подключения оборудования, на объекте поддерживается оптимальный уровень напряжения в сети без участия человека. Эта функция особенно актуальна для удаленных или труднодоступных зон.
Преимущества перед другими установками
По сравнению с обычными предохранителями, реклоузер наделен «интеллектом», что позволяет не только отключать участок ЛЭП в аварийной ситуации, но и поддерживать систему в работоспособном состоянии при кратковременном отклонении параметров от допустимой нормы.
Благодаря высокой скорости подключения к альтернативным источникам питания пострадавших потребителей, достигается высокая надежность снабжения энергией. Главное преимущество автоматического пункта секционирования — высокая скорость реагирования.
