Расшифровка КТП

Среди многочисленных терминов, относящихся к электрообеспечению, часто встречается понятие КТП. Что скрыто за данной аббревиатурой? Что означает расшифровка КТП, для чего используется это устройство, и какова его роль в слаженной системе электроснабжения?

Полная расшифровка КТП в электрике звучит как комплектная трансформаторная подстанция. Подобные агрегаты давно и успешно используются как в потребительских энергосистемах населенных пунктов различного уровня, так и на производственных предприятиях.

Чтобы лучше понять, что такое КТП, необходимо познакомится с назначением данного устройства поближе.

Согласно определению, ТП – это совокупность приборов, механизмов, аппаратов, линий и вторичного оборудования. Производящих, трансформирующих, передающих и распределяющих электроэнергию. Кроме того, подобная установка может служить для преобразования электричества в другой тип энергии.

Что касается непосредственно КТП, то она осуществляет прием трехфазного электрического тока частотой в 50 Гц с номинальным напряжением 6-10 кВ, преобразует его в электрическую энергию напряжением 0,4 кВ и распределяет последнюю конечному потребителю. Таким образом, она служит защитой присоединений от перегрузок и коротких замыканий.

Фактически комплектная ТП является одним из основных звеньев электроснабжения, что и обуславливает их повсеместное применение в промышленности, быту и сельском хозяйстве.

На сайте можно купить трансформаторную подстанцию, узнать цену и характеристики. Наши менеджеры готовы помочь с выбором нужного устройства, составить смету и оформить доставку с установкой под ключ.

Каждая КТП имеет свой условный знак, в котором зашифрована вся информация об устройстве. Буквенно-цифровое описание каждой подстанции включает в себя характеристики напряжения, разрешенного места установки, видов подключения к ЛЭП и другие необходимые сведения.

Условия эксплуатации КТП

Изготавливают КТП на специализированных предприятиях, после чего транспортируют к месту эксплуатации полностью собранными, либо в виде отдельных функциональных модулей.

Комплектная трансформаторная подстанция КТП относится к объектам повышенной опасности, поэтому к местам их установки предъявляются особые требования.

Такая эксплуатация допускается при соблюдении следующих условий:

1. Температура окружающего воздуха не должна опускаться ниже -40°С для маслонаполненных установок и -1°С – для ТП сухого типа. Максимальные показатели температуры и в том, и в другом случае не должны превышать +40°С.
2. В окружающей среде должны отсутствовать пары и газы враждебных используемым в оборудовании изоляционным материалам.
3. На территории, где осуществляется подключение подстанции, не должно быть ничего, что могло бы спровоцировать взрыв.
4. На самой установке и рядом с ней недопустимо наличие токопроводящей пыли.

Высота расположения КТП не должна превышать отметку в 1 км над уровнем моря (данное условие носит скорее рекомендательный характер, так как имели место случаи установки подстанций и на высоте в 3,5 км).

Влажность окружающего воздуха в зоне, где установлена трансформаторная будка, не должна превышать 80 % (при t=20°C).

Максимальное значение встречного ветра не должно превышать 36 м/с. Но это только при условии отсутствия обледенения. В противном случае предел скорости ветра снижается до 15 м/с.

Также комплектные трансформаторные подстанции не могут быть использованы при вибрации и пульсации. Кроме того, до установки необходимо убедиться в том, что в процессе эксплуатации на поверхности оборудования не будут образовываться химические отложения.

При соблюдении всех перечисленных условий срок использования КТП составляет 25 лет и более.

Типы трансформаторных подстанций

В настоящее время ассортимент комплектных трансформаторных подстанций состоит из нескольких вариантов устройств, которые отличаются друг от друга некоторыми критериями.

Комплектные трансформаторные подстанции делятся на две категории: проходного и тупикового типа. Назначение и у тех, и у других одинаковое, но есть отличия в схеме подключения к подстанциям высоковольтных линий.

Питание тупиковой подстанции осуществляется по одной или двум линиям. При этом питание других устройств от данных линий уже не производится.

В отличие от КТП тупикового типа, подключение проходной установки выполняется в рассечку между двумя линиями электропередачи, либо врезается в ЛЭП с односторонним питанием.

В силу особенностей подключения, для оборудования проходных подстанций требуется больше коммутационных аппаратов со стороны высокого напряжения. Это повышает стоимость производства и цену таких устройств. Но при этом они намного удобнее в эксплуатации, а их надежность гораздо выше, чем у тупиковых.

Отличаются комплектные трансформаторные подстанции и по месту установки. По данному критерию их разделяют на КТП и КТПН. Первые устанавливают внутри помещений и чаще всего используют на производствах. Вторые же используются в коммунальном хозяйстве, а аббревиатура КТПН расшифровывается как комплектные трансформаторные подстанции наружного типа. То есть, эти устройства предназначены для установки на открытом пространстве.

Внутренние и внешние трансформаторные подстанции отличаются не только габаритами, но и мощностью. Так, во внешних устройствах устанавливают преобразователи мощностью от 25 до 400 кВт, во внутренних – от 160 до 250 кВт.

Конструкция КТП

Помимо способа подсоединения к электроснабжающей системе и месту расположения КТП имеют различное исполнение – их внешняя оболочка может быть:

• из бетона;
• из сэндвич-панелей (утепленная);
• из металла.

Наиболее простыми и бюджетными считаются подстанции в металлической оболочке. Их доставляют к месту установки уже полностью в готовом состоянии.

В таких КТП, как правило, не предусмотрен коридор для обслуживания, поэтому их оборудование не страдает от перепадов температуры. Чаще всего данный тип комплектных трансформаторных подстанций используют для временного снабжения электричеством строительных объектов.

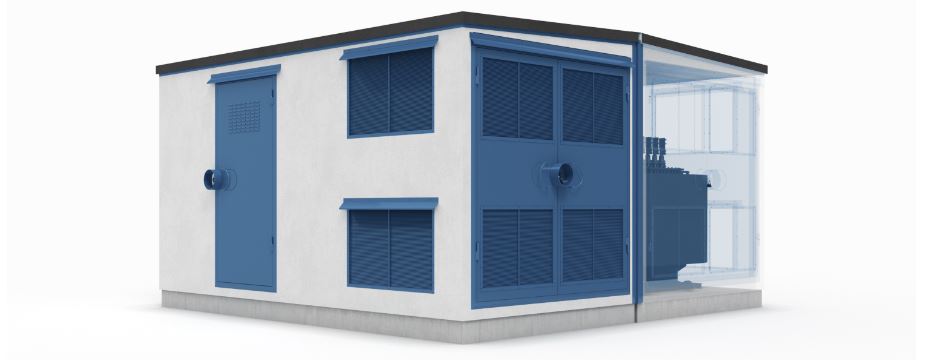

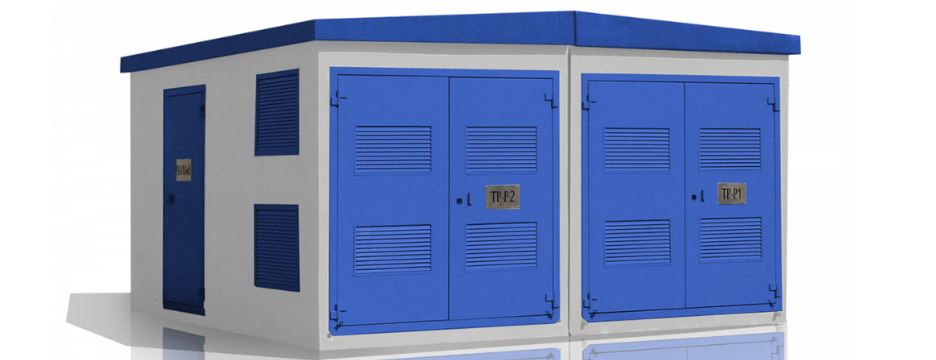

Стоимость устройств в бетонном корпусе – выше, чем у металлических. Это обусловлено большим весом блоков, из которых впоследствии собирают подстанцию. Преимущества данного варианта по отношению к предыдущему – возможность установки на любой поверхности и хорошая защита «начинки» от погодных условий. А это означает, что его использование шире, чем у металлических аналогов.

Наибольшую востребованность подобные сооружения получили в населенных пунктах, так как они смотрятся довольно привлекательно и при необходимости их достаточно просто ремонтировать.

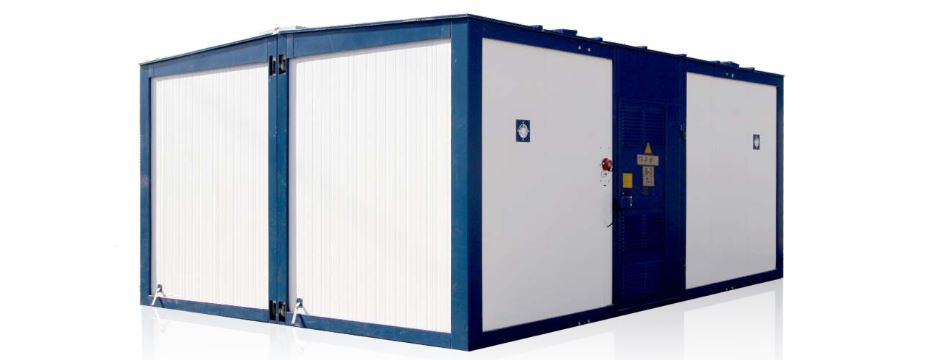

Утепленные КТП – наиболее дорогой вариант подстанций. Так же, как и металлические, на место будущей эксплуатации их доставляют уже в полностью собранном виде. Внутри них предусмотрено наличие коридора – для контроля за работой системы и ремонта оборудования.

Главным плюсом данного вида подстанций является то, что их можно эксплуатировать практически в любых условиях (и в жару, и в холод, и даже в регионах с неустойчивой сейсмической обстановкой).

Что касается конструктивных особенностей, то КТП бывают:

В отдельную группу выделяют внутрицеховые КТП, конструкция которых представляет собой шкаф с несколькими секциями. Устанавливаются такие подстанции внутри помещений. Могут быть оборудованы как сухими, так и масляными трансформаторами. Количество силовых систем – 1 или 2.

Комплектация трансформаторных подстанций

КТП – достаточно сложный технический агрегат. Для комплектации каждой подстанции используются:

1. УВН. Это сокращение означает устройства внешнего напряжения, которые используются для подключения к воздушным линиям.
2. Шкаф распределительного устройства низшего напряжения (РУНН) с автоматическими выключателями. В этих же шкафах расположены шины, различная аппаратура и приборы.
3. Силовые трансформаторы.
4. Если в агрегате работает маслонаполненный трансформатор, то в подстанции предусмотрен отсек сброса масла в аварийной ситуации. Наличие такого маслоприемника позволяет не загрязнять окружающую среду.
5. Устройства управления и защиты.

Дополнительно, по желанию заказчика, КТП могут комплектоваться антивандальной защитой от взлома, сигнализацией (световой или звуковой), усиленной системой вентиляции, приборами учета электроэнергии, другими системами и устройствами.
