БКТП

Назначение блочных трансформаторных подстанций (БКТП)

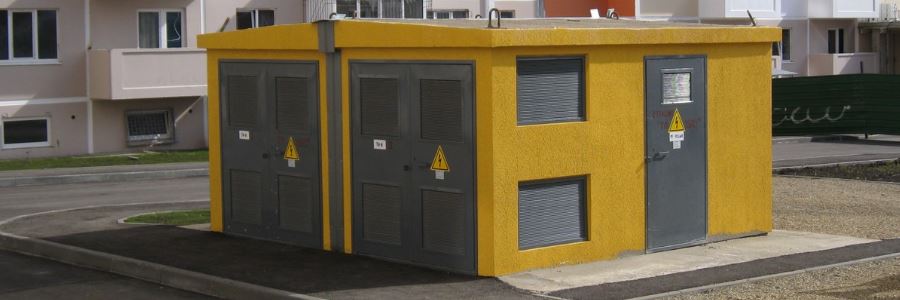

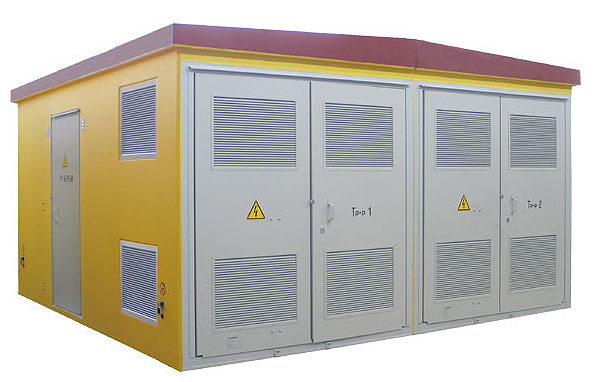

Одними из наиболее востребованных электротехнических установок являются блочные трансформаторные подстанции в бетонной оболочке. Они применяются для преобразования напряжения, полученного из трехфазной высоковольтной линии электропередач (номинальным напряжением 6 (10) кВ) в потребительские значения 380 В для последующего распределения по конечным пользователям.

Преимущества блочных подстанций

БКТП постепенно вытесняют подстанции других типов, поскольку обладают следующими неоспоримыми преимуществами:

• прочная оболочка из железобетона защищает внутреннее электротехническое оборудование от случайного проникновения неквалифицированного персонала и вандализма;
• широкое разнообразие вариаций узлов и электрических схем соединения позволяет подобрать и спроектировать агрегат, отвечающий всем требованиям конкретного объекта;
• компактные габаритные размеры;
• экологичность – конструкция изделия препятствует проникновению отработанного трансформаторного масла в почву;
• разнообразие материалов для внешней отделки позволит максимально эстетично вписать подстанцию в окружающую архитектуру;
• железобетонные стены здания сохраняют оптимальный температурный режим для эффективной безопасной работы всей системы, а также предотвращают образование росы внутри помещения.

Условия эксплуатации БКТП

БКТП согласно ГОСТ 15150 относятся к электроустановкам климатического исполнения У, УХЛ1. Это означает, что монтаж блочной подстанции и ее эксплуатация допустимы при соблюдении следующих климатических условий:

• температура окружающей среды для У от -40°С до +40°С;
• температура окружающей среды для УХЛ от -60°С до +40°С;
• относительная влажность воздуха – до 100% (при условии отсутствия осадков в виде росы и инея);
• атмосферное давление – 86-106 кПа;
• максимальное расположение – 1 000 м над уровнем моря..

Трансформаторные подстанции в бетонной оболочке предназначены для эксплуатации в промышленных регионах и в условиях атмосферной среды, соответствующей I и II типу – лесистая, горная и сельская местность.

БКТП не могут использоваться в среде, которая подвержена повышенному загрязнению, имеет токопроводящую пыль, а также агрессивные газы и испарения в тех концентрациях, которые могут разрушительным образом сказаться на изоляции и внешней отделке устройства.

Комплектация блочных трансформаторных подстанций

Компания «ЭлектроСтандарт» предлагает купить БКТП с комплектацией по типовым или индивидуальным проектным данным. Основные блоки электроустановки могут быть оснащены такими узлами:

• для РУНН – щитовое оборудование с предохранителями, рубильниками, автоматическими выключателями, блоки учета и измерения общей электроэнергии, блоки уличного освещения и пр.;
• для УВН – вакуумные выключатели нагрузки, разъединители, сборные камеры одностороннего обслуживания;
• силовые трансформаторы различной мощности – масляные для всех типов или сухие – для использования в условиях пожароопасной окружающей среды;
• низковольтные и высоковольтные вводы – кабельные или воздушные.

В комплект поставки блочных подстанций не входят защитные средства, огнетушители, электрические лампочки. Однако по требованию заказчика их можно включить в заказ.

Купить БКТП в Самаре

Наша организация предлагает купить блочные подстанции по выгодным ценам. По желанию заказчика организуем доставку подстанций по Самаре, а высококвалифицированные электромонтажники оперативно и качественно выполнят монтаж БКТП и прочего оборудования, произведут пусконаладочные работы, осуществят замену кабеля. Более подробную информацию можно получить обратившись в наш офис или по телефону, звоните: 8(800) 200-57-31
