КСО 392

Описание

КСО 392

• К – камера;
• С – сборная;
• О – одностороннего обслуживания;
• 2; 3 – значение модификации;
• 92 – год разработки камеры данной серии.

Условия эксплуатации

Климатическое исполнение вместе с категорией размещения камер типа УХЛЗ и УХЛ4 полностью соответствует ГОСТу 15150. Если заказчик того пожелает, то наши специалисты могут изготовить камеры для возможности их эксплуатации в климатических условиях, в которых температура окружающей среды составляет минус 25 градусов по Цельсию. Камеры

КСО серии 392, в основном, используются в закрытых помещениях, у которых имеется естественная вентиляция без установленных регулируемых климатических условий.

Стоит также отметить, что окружающая среда камер невзрывоопасна, не содержит токопроводящую пыль и водяные пары. Тип атмосферы II полностью соответствует ГОСТу 15150, а также техническим условиям: KСО-292-ТУ 16-92 ИКЖМ.674522.062; КСО-392-ТУ 16-92 ИКЖМ.674531.005. ТУ 16-92 ИКЖМ.674522.062;ТУ 16-92 ИКЖМ.674531.005.

Технические характеристики

Ячейки 392 работают от минимального напряжения со значением в 6 (10) В. Размер номинального тока их главных цепей составляет 400 (630) А. Номинальное значение тока отключения выключателя нагрузки при Соs j=0,7 составляет 630 Ампер, а наибольший ток отключения – 800 Ампер. Номинальный ток электродинамической стойкости составляет 51 кА, значение номинального напряжения электромагнитов управления привода: на постоянном токе составляет 110 (220) В, на переменном токе же составляет 127 (220) В. Механический ресурс ВО составляет 2000 циклов.

Габариты камер КСО 392 составляют 80х80х190 см.

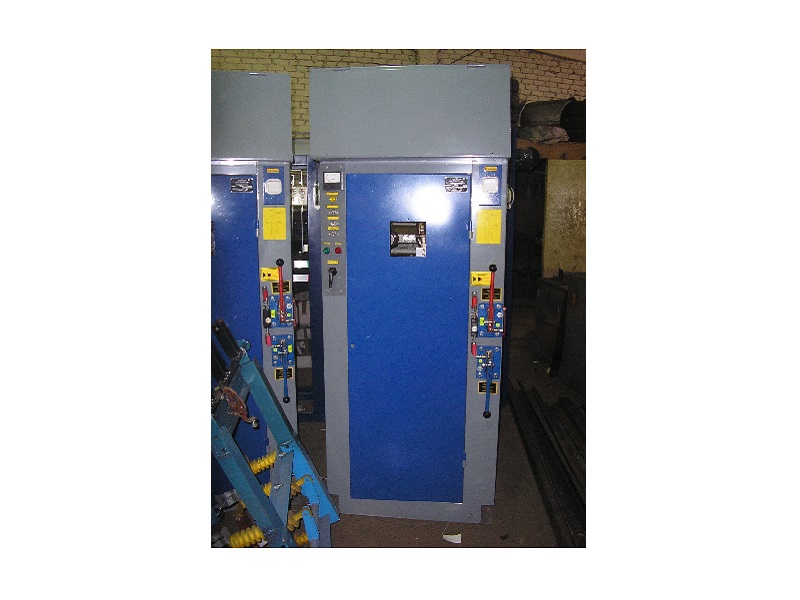

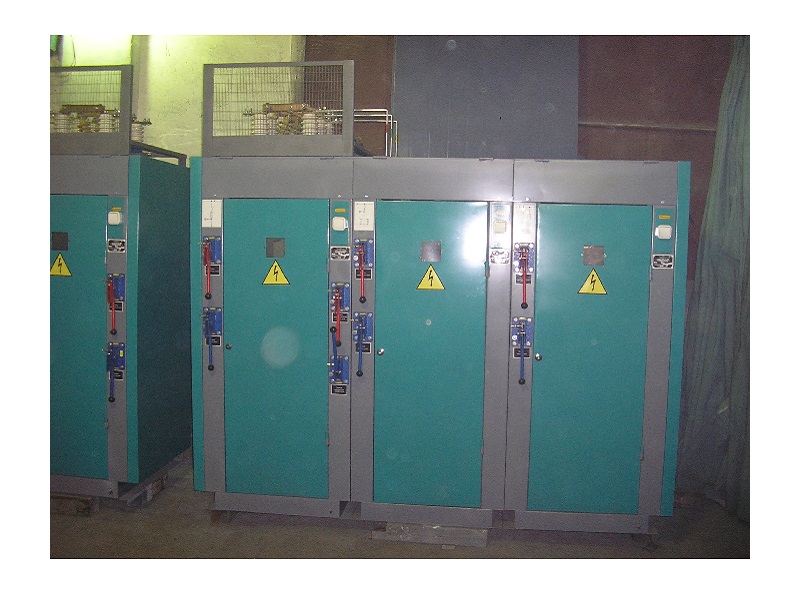

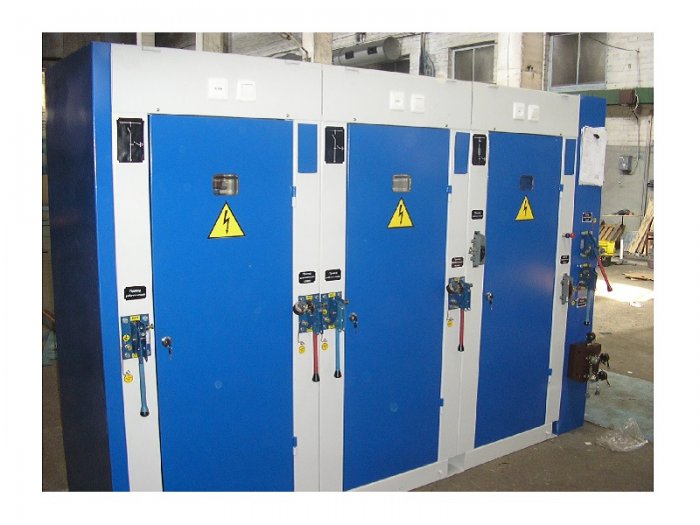

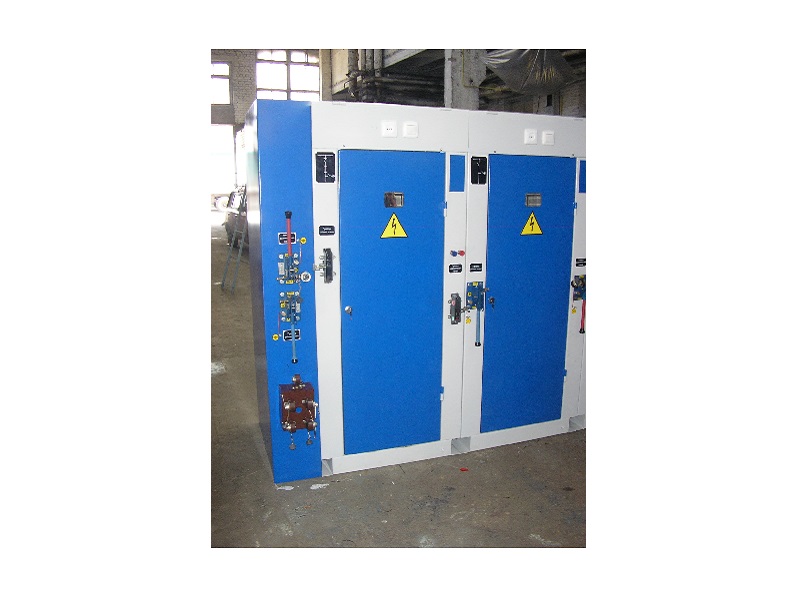

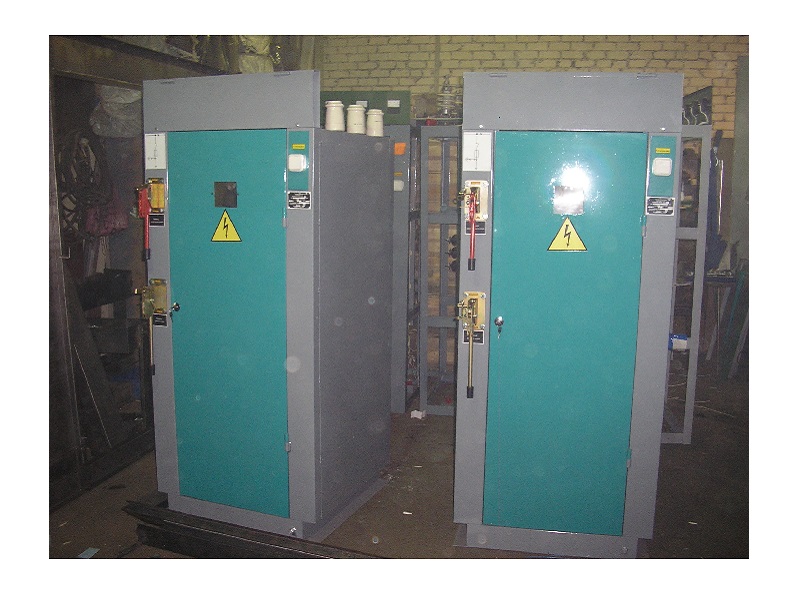

Конструкция

Все камеры КСО 392 являют собой изделия, выполненные из сваренных и соединенных болтами узлов, листов и профилей из металла. Дверь камеры состоит из металлического листового материала и центрального замка. К тому же, она имеет смотровое окно, которое защищено безопасным стеклом. Сборные шины также обладают заземляющим разъединителем. Измерение напряжения на шинах сборного типа осуществляется при помощи измерительного трансформатора напряжения.

Также все камеры КСО обладают стационарно установленными коммутационными аппаратами: это и вакуумный выключатель силового типа, и выключатель маломасляного силового типа; заземляющий разъединитель. Кроме того, есть и выключатель нагрузки, а также выключатель нагрузки с вмонтированными предохранителями, разъединитель, разъединитель заземляющий.
