КТП 160

Описание

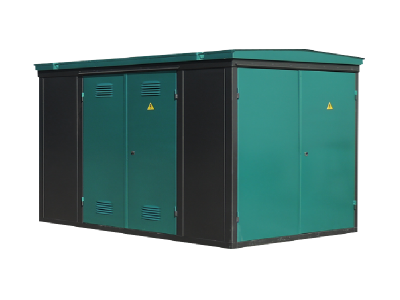

КТП 160 киоскового типа может применяться с целью снабжения потребителей промышленного и сельскохозяйственного назначения, коммунальных объектов в схемах сетей (распределительных) кольцевого и радиального типов.

Условия эксплуатации:
Температура окружающей воздушной среды – минут сорок пять – плюс сорок градусов Цельсия;
Влажность относительная воздуха – восемьдесят процентов;
Высота монтажа не больше, чем тысяча метров над уровнем моря;
Скорость ветра максимальная – до тридцати шести метров в секунду;
Допустимое обледенение – двадцать миллиметров.
Для того чтобы ктп 160/10/0.4 функционировала стабильно, нужно, чтобы окружающая воздушная среда не содержала пыль, едкие газы и пары, которые могут вызвать разрушение металлических элементов и изоляционных материалов.

Показатель величины сопротивления изоляции для стороны ВН относительно корпуса и заземленных элементов не должен быть меньше 1000 Мом, для стороны НН – 0,5 Мом. Показатель стойкости (термической) шин для отсека ВН на протяжении одной секунды равен 12,5 кА, показатель стойкости электродинамической шин для отсека ВН – 16 кА.

В процессе расчета типа и глубины, на которой будет залегать фундамент под КТП-160, необходимо использовать конкретные условия размещения. В ситуации, когда закладывается столбчатый фундамент, интервал между двумя соседними столбами не должен превышать 1,1 метр.

Комплектация
Цена КТП 160 ква зависит от комплектации.

Отсек, предназначенный для размещения силового трансформатора;
Устройство распределительное на стороне Н;
Устройство распределительное на стороне НН.
По желанию в комплект КТП 160 может быть дополнительно включен разъединитель наружной установки и трансформатор силовой.

Оборудование, которое входит в РУ ВН:

Комплектация КТП 160 тупикового, имеющего мощность 400-630 кВА и кабельный ввод – выключатели и предохранители нагрузки; с мощностью 100-250 кВА и с кабельным вводом – предохранители и разъединитель; с вводом воздушным – предохранители.
Комплектация КТП 160 проходного, имеющего мощность 250-630 кВА – выключатель нагрузки, разъединитель с предохранителем, выключатель нагрузки; с мощностью 100-160 кВА – разъединитель, разъединитель с предохранителем, разъединитель.
В соответствии с ГОСТ 12022, в отсек силового трансформатора можно устанавливать масляное силовое оборудование типа ТМГ и ТМ, имеющее мощность до 630 кВА.

Оборудование в РУ НН
Автоматические выключатели отходящих линий, имеющие вид рубильников с предохранителями;
Вводный разъединитель или выключатель автоматический на вводе;
Панель контроля напряжения на шинах 0,4 киловатт;
Разрядники НН и ограничители перенапряжения;
Включатель автоматический уличного освещения.

Эксплуатация
Ввод в эксплуатацию и установка КТП 160 необходимо производить, соблюдая все разработанные проектные решения, требования ПУЭ, соблюдая все нужные расстояния от открытых токоведущих элементов до уровня земли.

Запрещено эксплуатировать КТП 160 в условиях тряски и вибрации, производить ввод питания со стороны низшего напряжения.

Монтаж
Подъем, монтаж и демонтаж комплектной трансформаторной подстанции следует производить за стропочные специальные проушины, которые расположены на корпусе, с учетом эксплуатационных требований кранов грузоподъемных, без силового трансформатора.

Монтаж корпуса КТП 160 должен осуществляться на подготовленный предварительно бетонный или кирпичный фундамент и фиксироваться с помощью сварочного оборудования.

КТП 160 Можно монтировать на упрощенный фундамент, например, на железобетонные плиты или бетонные блоки. В этом случае нужно учитывать, что фундамент должен иметь высоту не меньше сорока сантиметров, так как минимальное расстояние от земли до изоляторов, размещенных на кронштейне, должно составлять 4,5 метра.

Комплектную трансформаторную подстанцию 160 следует установить таким образом, чтобы исключить возможность попадания на фотореле источников света в темное время суток (блики, свет фар и прочее).
