КТП 1600

Описание

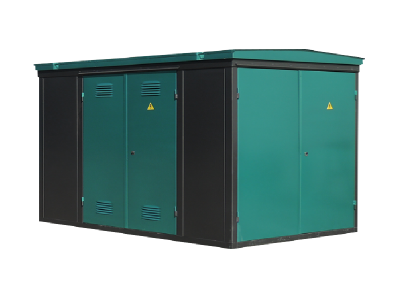

Напряжение КТП – 10(6) на 0,4(0,23) кВ. Устанавливается снаружи. Стороны высшего и низшего напряжения отличаются наличием кабельных или воздушных вводов. Отвечает всем необходимым требованиям ТУ и ГОСТ. Киосковый тип КТП 1600 – это подстанция, которая может использоваться для оборудования потребителей промышленного направления.

Особенности эксплуатации
Комплектная подстанция может применяться в районах, характеризующихся такими условиями:

Когда высота установки не превышает 1 тыс. метров над уровнем моря;
Показатели температуры воздуха удерживаются от +1 до +40 градусов;
80% – нормальный показатель относительной влажности воздуха при температуре +20 градусов;
Атмосферное давление находится в значении 86,8-106,7 кПа или 650-800 мм. рт. ст.

Чтобы определить, насколько износостойка ктп 1600/10/0.4, необходимо посмотреть в технических условиях или соответствующих стандартах указанных уровень износостойкости отдельных элементов установки, а также ее коммутационных аппаратов. Подстанция также отличается безотказной наработкой – 20 тыс. часов. За 8 тыс. часов коэффициент безотказной работы составляет 0,86. КТП хранится 2 года согласно сроку хранения, столько же действует гарантийное обслуживание (от дня, когда вводится в эксплуатацию). Эксплуатация КТП возможна на протяжении 25 лет.

Комплектация
Отсека, где помещается силовой трансформатор;
Шкаф ШВВ-2 (предохранители отсутствуют);
Выключатель нагрузки ВНП;
РУВН (со стороны высшего напряжения);
РУНН (со стороны низшего напряжения).

Присоединяется источник тока к контактам выключателя нагрузки посредством шинных накладок индивидуального предназначения (каждая фаза отдельно). Для этого используется кабель сечением максимум 3 х 150 квадратных миллиметров. Если вдруг случится короткое замыкание, то шкаф защитит помещенный на нем клапан избыточного давления.

В отсеке силового трансформатора могут быть установлены 2-обмоточные 3-фазные силовые трансформаторы (типа сухих ТСЗГЛ, ТСЗР или масляного ТМФ). Блок РУНН представляется в виде сборного каркаса, обшитого листами из металла, которые при необходимости поддаются разборке. Фасад блока обеспечивает доступ для техобслуживания, а в случае ремонта шин и кабелей можно воспользоваться доступом со стороны задней стенки. На всех замках установлены замки, которые надежно закрываются.

Блок РУНН
ШНЛ – шкафа отходящих линий;
ШНВ – шкафа ввода НН;
Релейный шкаф;
Шкаф сигнализации (если заключена договоренность);
Автовыключатель на вводе (выдвижного исполнения);
Автовыключатель на отходящих линиях.
Благодаря конструкции шкафов ШНВ для подключения шинопроводов магистрального значения (ШМА-16 и др.) необязательно применять дополнительные узлы для стыковки. Стена ШНВ, зависимо от комплектации, которую Вы предпочли, обустроена либо счетчиком реактивной энергии, либо – активной. Можно также заказать механизм обогревающей системы.

Монтаж
При установке и вводе в эксплуатацию данной подстанции необходимо обязательно придерживаться всех требований Правил устройства электроустановок, проектных решений, соблюдать все расстояния между токоведущими открытыми элементами КТП-1600 до уровня земельной почвы. Станция не предназначена для условий работы, предусматривающих тряски и вибрации, а также эксплуатация на подвижных установках и в шахтах строго запрещается. Нельзя также вводить питание со стороны низкого напряжения.

При подъеме, установке и разборке КТП 1600 нужно учитывать соответствующие Правила, в т. ч. по поводу эксплуатации грузоподъемных кранов, а также использовать предназначенные для этого стропочные проушины (без силового трансформатора), которые располагаются на корпусе устройства.

Перед установкой корпуса подстанции необходимо подготовить фундамент, фиксировать КТП 1600 следует посредством сварного оборудования. Ячейки отходящих линий – не обязательные компоненты комплектации КТП-1600 (решает заказчик). С помощью заполненного предварительно опросного листа, изготовители определяют необходимые тип и количество РУНН и УВН.

Разъединитель наружной установки
Механические блокирующие устройства, входящие в состав КТП 1000 (киосковый тип), повышают безопасность техобслуживания. Это устройства блокировки:

Главных, а также заземляющих ножей; в случае комплектации проходного типа – еще и выключатели нагрузки. Это позволяет избежать включения заземляющих ножей во время работ главных ножей оборудования;
Привода на заземляющие ножи (с высоковольтным разъединителем), а также дверки предохранителей (высоковольтных). Это позволяет блокировать открытие дверки предохранителей в нерабочем состоянии заземляющих ножей.
